SATO GT412e條碼打印機操作手冊

SATO GT412e

1、SATO GT412e條碼打印機各部位介紹
1.1 頂部外殼蓋/左側外殼蓋/前端外殼蓋/后端外殼蓋/操作面板/電源開關/打印頭/打印輥軸/碳帶供應軸/碳帶回卷軸/內存卡/介質支撐架/介質導向器/側蓋
GT412e部件

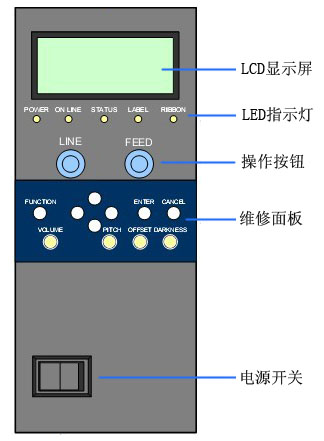

1.2 LCD顯示屏/LED指示燈/操作按鍵/維修面板
控制面板介紹

GT412e控制面板描述表:
部位 描述
LCD顯示屏 通過圖標和文字來了解通訊和操作條件
POWER指示燈 當電源打開時該指示燈亮
ONLINE指示燈 當通訊有效時該指示燈亮(聯機狀態)
STATUS指示燈 當打印機發生錯誤時閃動,或當打印機發送/接收數據時閃動。
LABEL指示燈 當標簽錯誤發生時該指示燈閃爍
RIBBON指示燈 當碳帶錯誤發生時該指示燈閃爍
FEED按鍵 當按一次FEED鍵,打印機走一張紙,用來對齊標簽位置。
LINE按鍵 聯機與非聯機之間進行切換
FUNCTION鍵 允許通過各種菜單和模式的運動
上下左右鍵 移動輸入光標
ENTER鍵 選擇一個選項
CANCEL鍵 取消一個作業任務,或允許返回前一個屏幕菜單
VOLUME電位器 蜂鳴器音量調節
PITCH電位器 打印位置調節
OFFSET電位器 調節CUT/PEEL/TEAR-OFF的停止位置
DARKNESS電位器 調節打印濃度
電源開關 開關打印機

2、SATO GT412e條碼打印機安裝說明

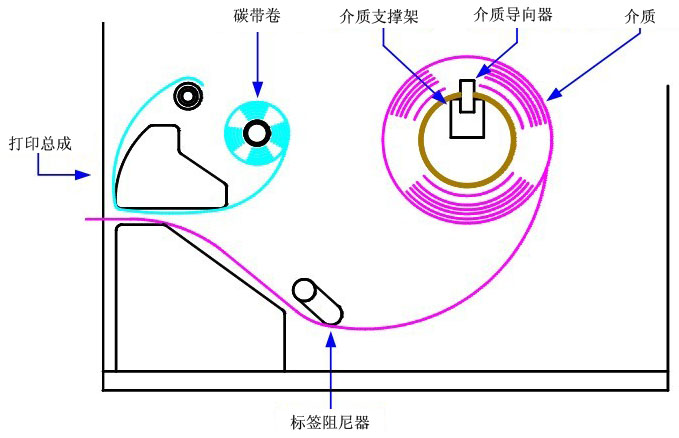

2.1 標簽和碳帶安裝示意圖
標簽和碳帶安裝示意圖

2.2 打印機操作模式選擇
每次打印前首選需要確認打印機的操作模式
①?gòu)臉?biāo)簽的識別來確認,主要有連續紙模式、間隔定位模式、黑標定位模式。
◆連續紙模式
◆間隔定位模式
◆黑標定位模式
②從標簽的打印方式來確認,主要有熱轉印模式、熱敏模式
◆熱轉印模式
◆熱敏模式

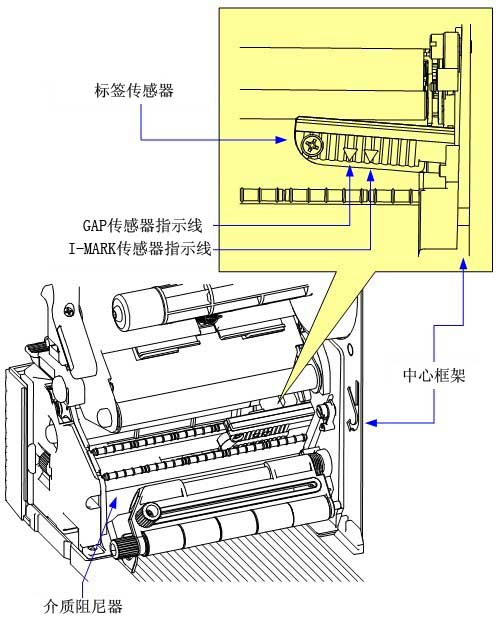

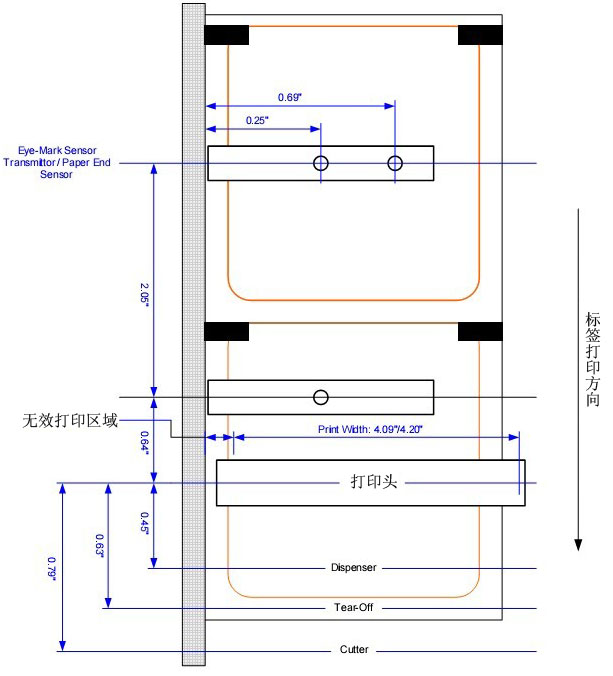

③ 根據標簽的定位方式來確認標簽傳感器的位置,在制作標簽時需要參考其定位最小尺寸,GT412e標簽傳感器的識別位置如圖所示
標簽傳感器范圍
2.3 打印機接口選擇
●RS232C高速串口(標配)
●IEEE1284并行接口(標配)
●USB(標配)
●LAN以太網接口
●802.11G無線網絡接口

3、SATO GT412e條碼打印機配置
3.1 打印機配置方式

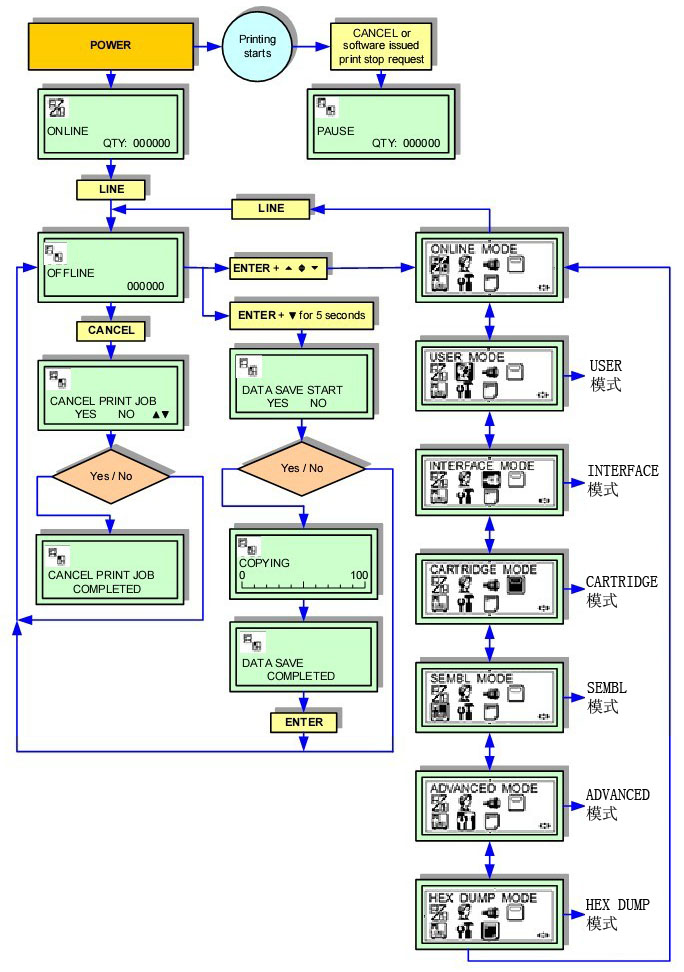

3.1.1 NORMAL MODE
GT412e NORMAL MODE

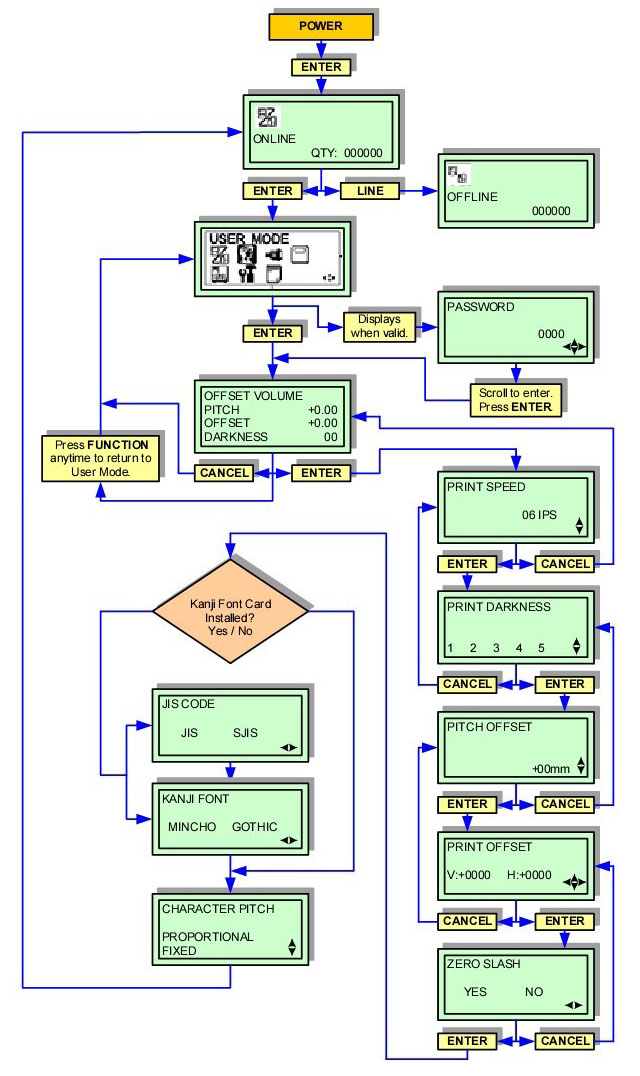

3.1.2 USER MODE
GT412e USER MODE

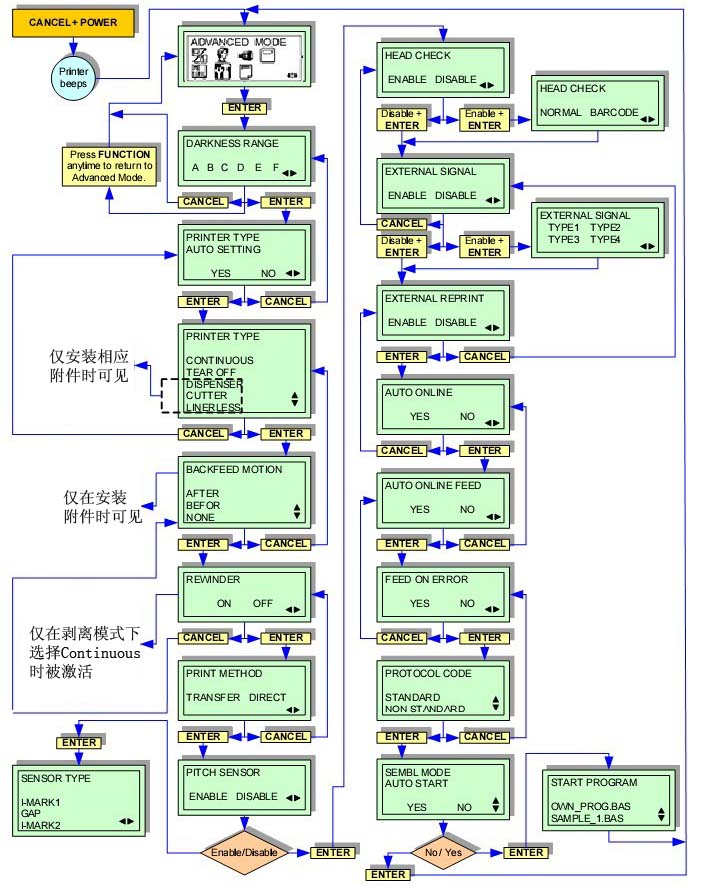

3.1.3 ADVANCED MODE
GT412e ADVANCED MODE

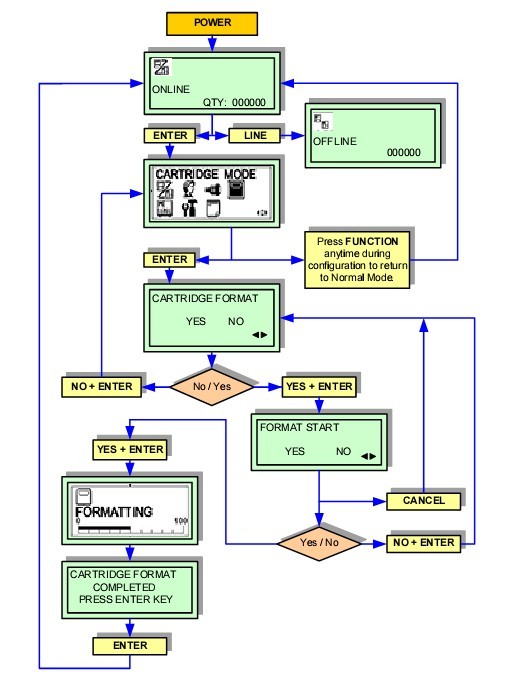

3.1.4 CARTRIDGE MODE
GT412e CARTRIDGE MODE

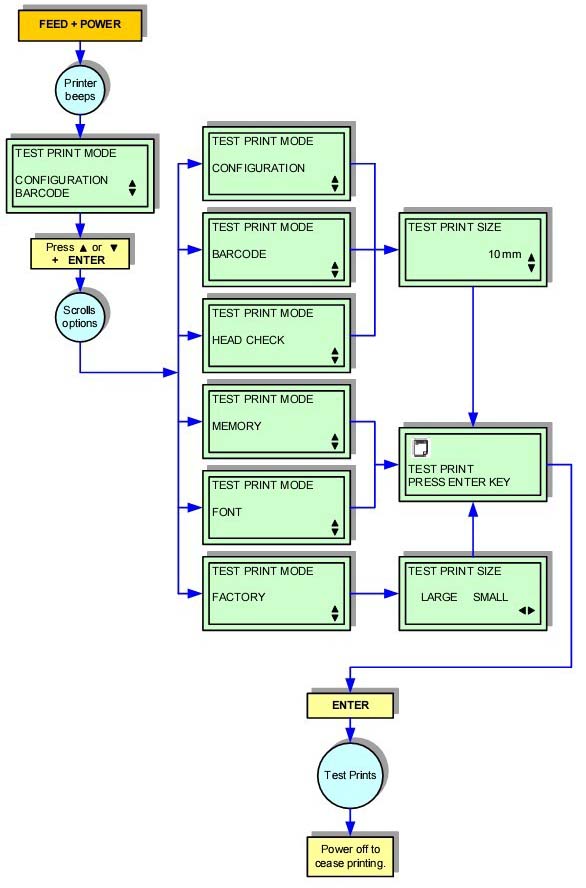

3.1.5 TEST PRINT MODE
GT412e TEST PRINT MODE

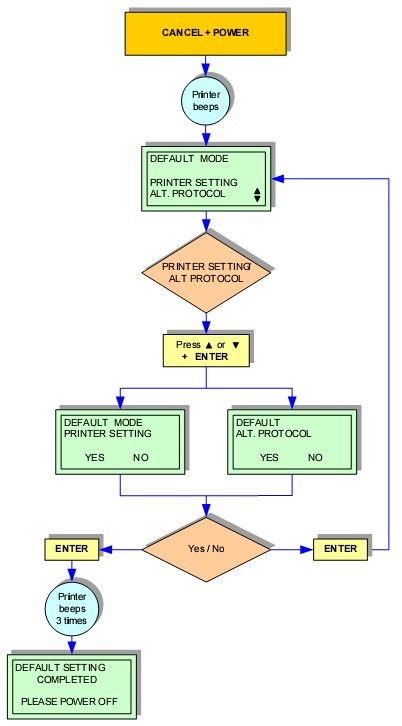

3.1.6 DEFAULT SETTINGS MODE
GT412e DEFAULT SETTINGS MODE

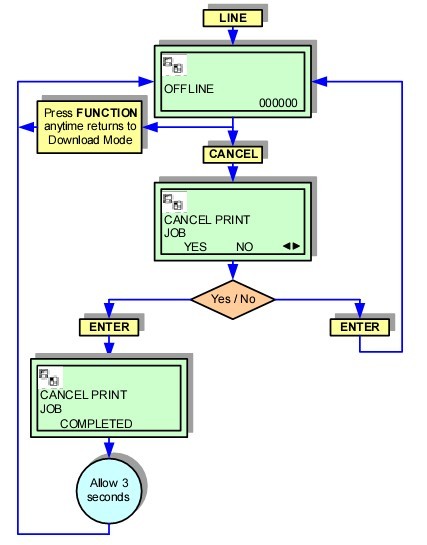

3.1.7 PRINT CANCEL MODE
GT412e PRINT CANCEL MODE

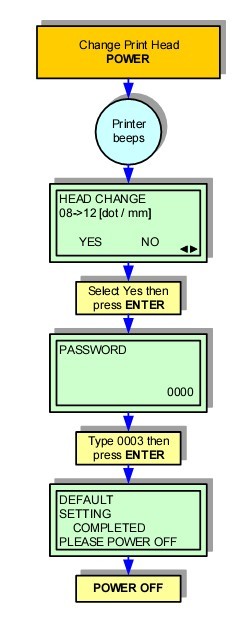

3.1.8 PRINT DARKNESS DEFAULT MODE
更換不同分辨率打印頭時調整
GT412e PRINT DARKNESS DEFAULT MODE

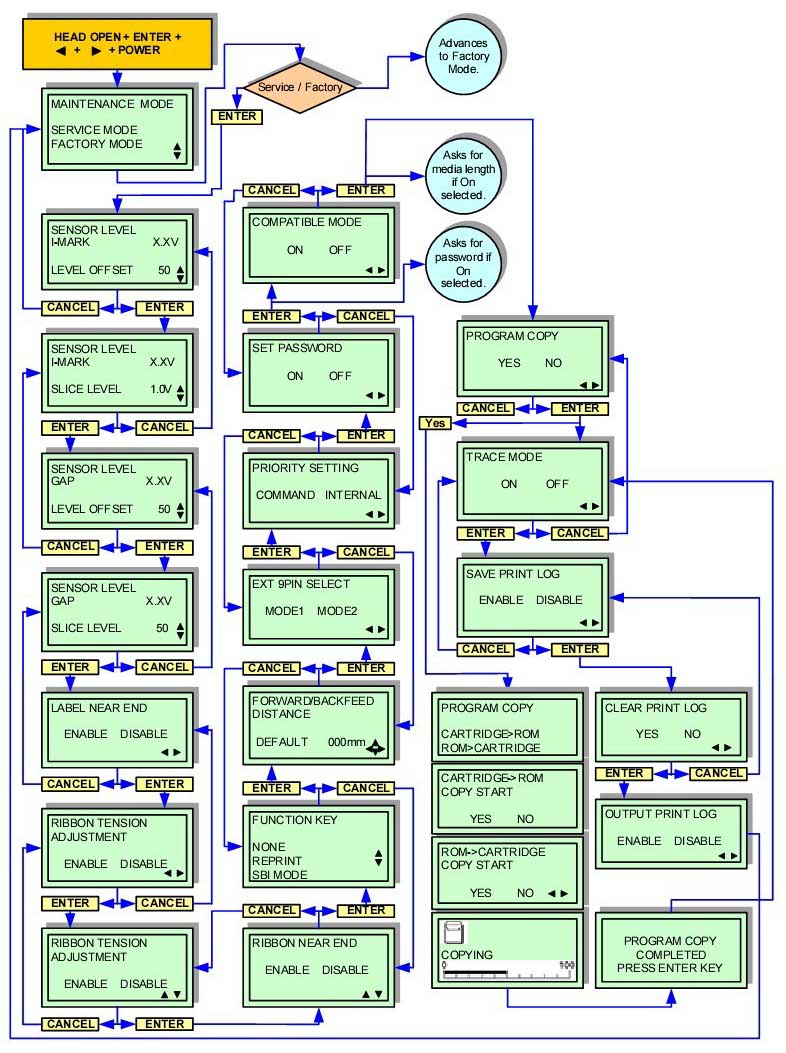

3.1.9 SERVICE MODE
傳感器閾值設置,語言選項
GT412e SERVICE MODE
3.1.10 FACTORY MODE
重置各種計數器
GT412e FACTORY MODE

3.2 模式菜單描述
3.2.1 USER MODE菜單描述
聯機狀態聯機狀態
非聯機狀態非聯機狀態
USER MODE允許進入U(xiǎn)SER MODE模式
電位器的值顯示操作面板上電位器的值
調節打印速度調節打印速度
調節打印濃度調節打印濃度
設置打印內容偏移設置打印內容偏移,一旦位置已經確認,還可以通過PITCH電位器進行微調,正值(+)設置移動打印邊緣遠離打印頭的位置,負值(-)設置移動打印邊緣移向打印頭的位置
垂直和水平偏移V為垂直,正值(+)設置打印開始位置向打印頭的位置移動,負值(-)設置打印開始位置遠離打印頭的位置;H為水平,正值(+)設置打印開始位置向參考位置的左側移動,負值(-)設置打印開始位置向參考位置的右側移動,
數字0的形狀通過Kanji Font打印時,調整數字0的形狀
Kanji文件配置調節打印機Kanji文件配置,JIS:日本碼,SJIS:微軟碼,如果使用微軟操作系統時選擇SJIS。
Kanji字體選擇Kanji字體的風格,Mincho和Gothic
字符間距FIXED:固定間距,不論字符多大;PROPORTIONAL:間距為一個大小的字符

3.2.2 ADVANCE MODE菜單描述
ADVANCE MODE允許進入高級模式
打印濃度選項打印圖像濃度選項
打印類型自動設置打印類型是否自動設置,如果選擇是打印機會自動檢測諸如剝離器、切刀等選配配件
打印類型選擇選擇各種打印類型
回退動作打印結束后,回退動作的選擇
內置回卷器激活內置回卷器是否激活
打印方式選擇TRANSFER:熱轉印,DIRECT:熱敏
PITCH傳感器是否打開ENABLE:激活PITCH傳感器,DISABLE:關閉PITCH傳感器;在打印連續介質時需要關閉PITCH傳感器
傳感器類型I-MARK1:黑標檢測1;GAP:間隔;I-MARK2:黑標檢測2
打印頭檢測檢測打印頭元件是否損壞
打印頭檢測條件檢測打印頭元件的條件;NORMAL:無條件的檢測打印頭;BARCODE:僅當打印條形碼時才檢測打印頭
外部信號是否使用外部信號是否使用
外部信號的類型外部信號的類型
外部信號使能重復打印外部信號是否能夠控制重復打印
開機時自動為聯機狀態開機時自動為聯機狀態
開機時自動走一張標簽設置開機時是否自動走一張標簽
錯誤時走紙該設置允許一個錯誤發生后,打印機自動走一張標簽,然后打印機變?yōu)镺NLINE狀態
控制碼選擇控制碼選擇

3.2.3 TEST PRINT MODE菜單描述
測試打印內容選擇選擇測試內容,CONFIGURATION:打印機配置設置;Barcode:打印機內部條形碼;HEAD CHECK:檢測打印頭元件;MEMORY:內存中內容;FONT:打印機內部字體內容;FACTORY:工廠測試標簽
測試打印的大小選擇打印測試頁得尺寸大小,按照1cm進行變化
工廠測試標簽大小當打印工廠測試標簽時,選擇LARGE和SMALL兩種尺寸。LARGE=10cm,SMALL=4cm
按ENTER鍵進行打印按ENTER鍵進行打印

3.2.4 DEFAULT SETTINGS MODE菜單描述
DEFAULT SETTINGS MODE選擇初始化的數據;PRINTER SETTING:打印機設置;ALT.PROTOCOL:控制碼設置
初始化PRINTER SETTING初始化PRINTER SETTING
初始化ALT.PROTOCOL初始化ALT.PROTOCOL
初始化完成初始化完成

3.2.5 PRINT CANCEL MODE菜單描述
取消打印任務是否取消打印任務
取消任務完成取消任務完成

3.2.6 PRINT DENSITY DEFAULT MODE菜單描述
更換不同分辨率時進行選擇更換不同分辨率時進行選擇
輸入密碼當SERVICE中設置密碼使能時,輸入密碼
更改完畢更改完畢

3.2.7 SERVICE MODE菜單描述
黑標傳感器的靈敏度允許調節黑標傳感器的靈敏度,電平偏移
黑標傳感器薄片電平允許調節黑標傳感器薄片電平
間隔傳感器的靈敏度允許調節間隔傳感器的穿透性,電平偏移
間隔傳感器薄片電平允許調節間隔傳感器薄片電平
標簽接近用完提示標簽接近用完是否提示
碳帶回卷速度調節是否調節碳帶回卷速度
FUNCTION鍵定義定義FUNCTION鍵功能
回退距離回退距離設置,當使用熱轉印打印時回退距離必須小于30mm
輸出模式選擇輸出模式選擇,MODE1:輸出打印剩余標簽數量;MODE2:輸出打印機聯機或非連接狀態。
優先級設置選擇打印機設置是命令優先,還是打印機內部設置優先
是否設置密碼是否設置密碼
兼容模式是否與前面使用的打印機兼容
復制FIRMWARE數據是否允許復制FIRMWARE數據
樹形模式在NORMAL模式下是否顯示樹形圖表模式
保存打印日志是否允許保存打印日志到memory cartridge
FIRMWARE數據被復制到哪里FIRMWARE數據被復制到哪里
CARTRIDGE-ROMCARTRIDGE-ROM復制開始
ROM-CARTRIDGEROM-CARTRIDGE復制開始
復制進度條復制進度條
清除打印日志是否清除打印日志
打印日志實時發送是否實時發送打印日志到狀態端口
程序復制完成程序復制完成

3.2.8 FACTORY MODE菜單描述
選擇不同計數器選擇不同計數器清零
內部走紙計數顯示打印機內部走紙計數
打印頭計數顯示打印頭計數
切刀計數顯示切刀計數
剝離器計數顯示剝離器計數
打印機序列號顯示打印機序列號
打印機PCB版本顯示打印機PCB版本
打印機接口卡版本顯示打印機接口卡版本
啟動測試打印啟動測試打印
測試打印大小選擇測試打印大小
確認開始測試打印確認開始測試打印

4、SATO GT412e條碼打印機故障排除
4.1 常見LCD錯誤信號故障
錯誤號 LCD顯示 描述
01 MACHINE ERROR 機器錯誤
原因:電路板故障
解決:聯系敏用數碼維修
報警聲:一個長的報警
外部信號:Machine error.
02 Flash ROM ERROR Flash ROM錯誤
原因:①Flash ROM無法被訪問;②非法的FIRMWARE操作
解決:聯系敏用數碼維修
報警聲:一個長的報警
外部信號:Machine error.
03 PARITY ERROR 奇偶校驗錯誤
原因:①RS232C通訊設置了無效的奇偶校驗;②數據線連接錯誤
解決:確保連接線和設置正確
報警聲:三聲短鳴
外部信號:Machine error.
04 OVERRUN ERROR 溢出錯誤
原因:①RS232C通訊設置超過了合法值;②數據線連接錯誤
解決:確保連接線和設置正確
報警聲:三聲短鳴
外部信號:Machine error.
05 FRAMING ERROR 幀錯誤
原因:①RS232C設置了不正確的數據大小;②數據線連接故障
解決:確保連接線和設置正確
報警聲:三聲短鳴
外部信號:Machine error.
06 BUFFER OVER 緩沖區溢出錯誤
原因:①接收數據的大小超過接收緩沖區大小;②發送/接收通訊控制不匹配
解決:建立正確的通訊控制設置
報警聲:三聲短鳴
外部信號:Machine error.
07 HEAD OPEN 打印頭打開錯誤
原因:①打印頭沒有正確鎖死;②打印頭開合開關故障
解決:正確關閉打印頭,或者重新更換開合開關
報警聲:三聲短鳴
外部信號:Machine error.
08 PAPER END PAPER END錯誤
原因:①介質供應已經用完;②介質設置不正確
解決:正確設置介質
報警聲:三聲短鳴
外部信號:Paper end.
09 RIBBON END RIBBON END錯誤
原因:①碳帶供應已經用完;②碳帶已被破壞
解決:①正確安裝碳帶;②清潔碳帶路徑
報警聲:三聲短鳴
外部信號:Ribbon end.
10 SENSOR ERROR 傳感器錯誤
原因:①paper sensor調節不正確;②介質傳感器選擇不正確;③走紙不穩定
解決:①調節paper sensor的靈敏度;②選擇正確的傳感器類型;③清潔介質路徑
報警聲:三聲短鳴
外部信號:Machine error.
11 HEAD ERROR 打印頭錯誤
原因:打印頭有故障
解決:清潔或者更換打印頭
報警聲:一聲長鳴
外部信號:Machine error.
12 MEMORY R/W ERROR MEMORY寫錯誤
原因:①M(fèi)emory卡沒有插入;②Memory空間用盡;③讀寫操作失敗;④Memory沒有正確格式化
解決:①確保Memory卡正確安裝;②確保足夠的Memory空間被利用;③重新更換Memory卡;④重新格式化Memory卡
報警聲:一聲長鳴
外部信號:Machine error.
13 MEMORY FULL MEMORY已用盡
原因:MEMORY空間已用盡
解決:刪除不需要的數據來釋放MEMORY空間
報警聲:一聲長鳴
外部信號:Machine error.
14 DOWNLOAD DATA ERROR 下載數據錯誤
原因:①接收到無效的下載;②沒有下載空間了
解決:①確保下載數據正確;②確保下載數據大小正確
報警聲:一聲長鳴
外部信號:Machine error.
15 CUTTER ERROR 切刀錯誤
原因:切刀單元被卡住或堵塞
解決:①刀片不能正確歸位,清潔切刀單元,清除卡紙;②按FEED鍵恢復正確的刀片位置
報警聲:三聲短鳴
外部信號:Machine error.
16 CUTTER OPEN 切刀打開錯誤
原因:①切刀的上刀架被打開;②傳感器故障
解決:關閉切刀的上刀架
報警聲:三聲短鳴
外部信號:Machine error.
17 BCC CHECK ERROR BCC檢測錯誤
原因:發送數據的BCC是不同的
解決:確保數據通訊設置正確
報警聲:三聲短鳴
外部信號:Machine error.
18 ITEM NO ERROR IMEM序號錯誤
原因:當前得序列號與過去的打印數據不匹配
解決:確保數據通訊設置正確
報警聲:三聲短鳴
外部信號:Machine error.
19 REWINDER FULL 回卷介質已滿
原因:①標簽回卷軸需要被清空;②傳感器故障
解決:移除回卷標簽
報警聲:三聲短鳴
外部信號:Machine error.
20 HEAD MISMATCH 打印頭分辨率錯誤
原因:①打印頭沒有正確安裝;②不支持的打印頭被安裝
解決:確保安裝正確的打印頭,并正確安裝它
報警聲:三聲短鳴
外部信號:No output.
21 KANJI ROM ERROR KANJI ROM錯誤
原因:無效的KANJI數據被讀出
解決:確保KANJI ROM被正確安裝
報警聲:三聲短鳴
外部信號:Machine error.

4.2 故障列表
4.2.1 打印圖像無效故障
可能原因 解決方法
打印頭比較臟 清潔打印頭
打印頭損壞 更換新打印頭
電器元件損壞 更換電路板
打印輥軸損壞或磨損 更換打印輥軸
差的標簽質量 更換質量比較好的標簽材料
碳帶和標簽不匹配 更換材料

4.2.2 碳帶起皺
可能原因 解決方法
打印頭校準比較差 對打印頭平衡進行校準
打印溫度設置太高 調節打印頭打印溫度
碳帶張力比較差 調節合適的碳帶張力
打印輥軸磨損 更換打印輥軸
打印頭或者輥軸上面有異物 清潔異物
標簽紙上有異物 使用高質量的標簽紙
打印頭損壞 更換打印頭
4.2.3 打印圖像比較淡
可能原因 解決方法
低的打印濃度 調高打印溫度

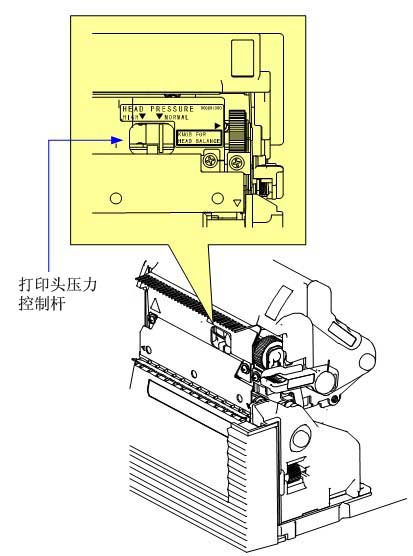

打印頭壓力比較低 調節打印頭壓力或平衡
打印頭上有異物 清潔打印頭和輥軸
不當?shù)拇蛴☆^校準 對齊打印頭
打印速度太高 降低打印速度
4.2.4 打印濃度不均勻
可能原因 解決方法
打印頭不平衡 調節打印頭平衡
打印輥軸磨損 更換打印輥軸
打印頭比較臟 清潔打印頭
4.2.5 標簽走歪
可能原因 解決方法
安裝標簽不正確 確認標簽正確安裝
沒有正確調整標簽卡位 正確調整卡位
打印頭不平衡 調整打印頭平衡
輥軸磨損 更換輥軸
4.2.6 標簽不移動
可能原因 解決方法
同步皮帶松動或破損 調整或更換同步皮帶
不正確的標簽傳感器模式選擇 檢查打印機配置,調節傳感器模式
沒有電壓輸出 更換保險
驅動電機不動作 確認接線是否正常,必要時更換驅動電機
4.2.7 LCD能夠點亮,但無字無顯示
可能原因 解決方法
電源供應確認 確認線纜連接正確,檢查是否需要更換電源供應
顯示電位器設置不正確 調整顯示電位器的值
4.2.8 無法打印圖像
可能原因 解決方法
打印頭沒有連接好 確認打印頭插線接頭接好
沒有電壓輸出 更換保險絲
打印頭有缺陷 更換打印頭,并重置計數器
電器元件損壞 更換電路板
打印接口問題 更換數據線或接口卡
數據輸入錯誤 確保正確的數據流
4.2.10 標簽位置不正確
可能原因 解決方法
不正確的標簽傳感器選擇 確認正確的打印機配置
標簽傳感器調整不當 調整傳感器靈敏度
數據輸入錯誤 確保正確的數據流
OFFSET偏移設置不正確 調整OFFSET值
4.2.11 打印圖像有涂痕
可能原因 解決方法
打印介質質量差 更換打印質量好的介質
打印頭和輥軸上有異物 清潔打印頭和輥軸
標簽上有異物 使用高質量的標簽
打印頭溫度太高 調節打印濃度設置
打印速度過高 調節打印速度

5、SATO GT412e條碼打印機維護

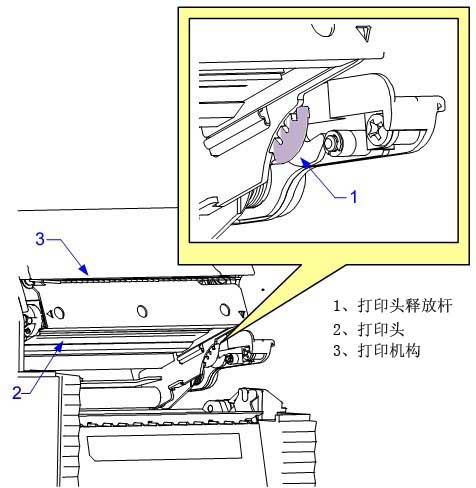

5.1 更換打印頭
更換打印頭1
①關掉打印機,并拔出電源線
②打開頂部外殼蓋
③向右按打印頭釋放桿
④小心地從打印機構上降低撤下打印頭
⑤斷開打印頭上的兩個連接線
⑥把兩個連接線連接到新打印頭上
⑦把新打印頭插入到打印機構中,并且抬起到位置

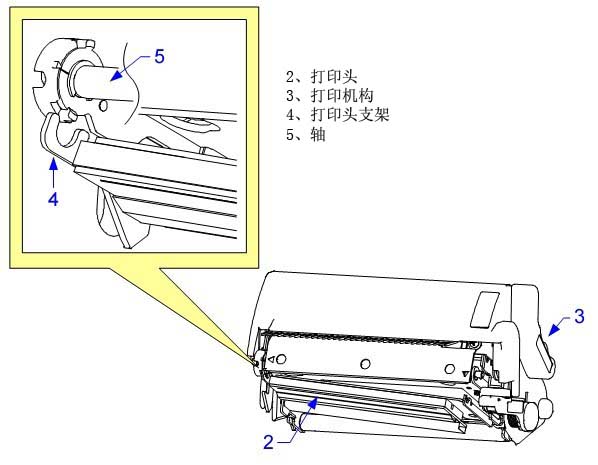

更換打印頭2
注意:首先抬起打印頭支架的左側末端進入軸內,然后,抬起打印頭支架的右側末端直到它卡入到位置。
⑧重置打印頭計數器
⑨打開打印機電源,并測試打印

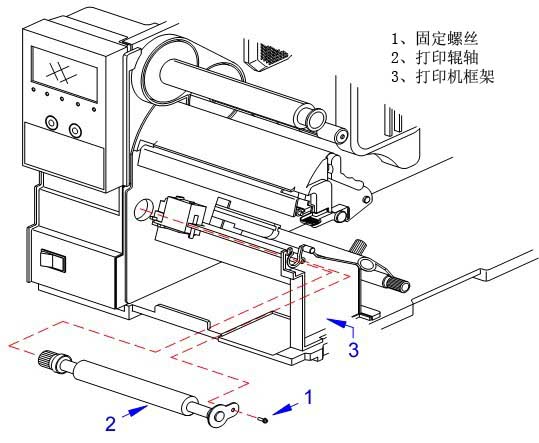

5.2 更換打印輥軸
更換打印輥軸
①關掉打印機,并拔出電源線
②移除側蓋、前端外殼蓋
③移除固定打印輥軸的一個螺絲
④把臟的輥軸從打印機里移出,插入新輥軸
⑤使用螺絲把打印輥軸固定到打印機框架上
⑥打開打印機測試轉動,并重新安裝外殼蓋

5.3 打印頭對齊

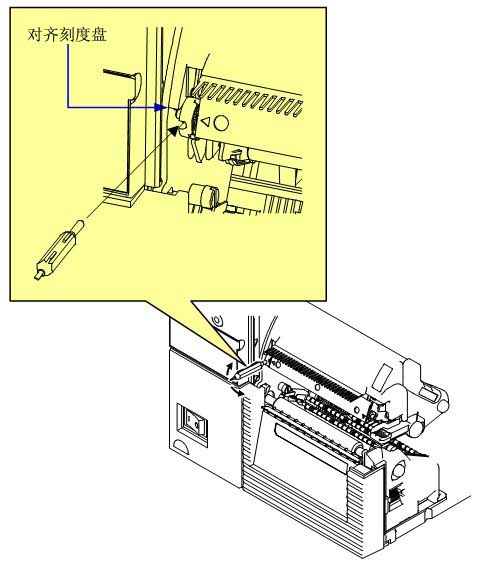

打印頭對齊
打印頭的位置直接關系著打印品質,打印頭必須與打印輥軸平行,通過上下旋轉對齊刻度盤,打印頭分別向前或向后移動。
為了調節打印頭對齊,打開打印頭,旋轉對齊刻度盤,然后關上打印頭打印測試頁,重復調整,直到有一個滿意的打印效果。

5.4 調節打印頭壓力
調節打印頭壓力
壓力調整有兩個位置,Normal和High,為了調節壓力控制桿,首先應該將平衡刻度盤設置為"A"位置,當壓力正確設置后,再把平衡刻度盤恢復到前面的位置。
普通標簽紙,控制桿位于Normal位置,厚度為0.08mm到0.2mm
厚標簽或吊牌,控制桿位于High位置,厚度為0.2mm到0.268mm

5.5 打印頭平衡調節

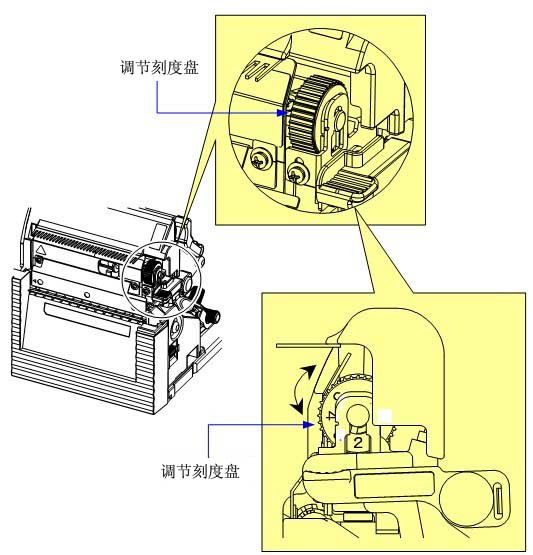

打印頭平衡調節
打印頭的平衡主要是調整打印頭與打印輥軸之間的壓力(一側到另一側),當打印圖像一邊黑一邊淡時就需要調節打印頭平衡。調節打印頭平衡前首先應該調節一下打印頭壓力。
下面列出了一般標簽寬度與平衡刻度盤之間的關系:
標簽寬度25mm,刻度盤設置為1
標簽寬度43mm,刻度盤設置為2
標簽寬度60mm,刻度盤設置為3
標簽寬度80mm,刻度盤設置為4
標簽寬度95mm,刻度盤設置為5

5.6 碳帶導向片對齊

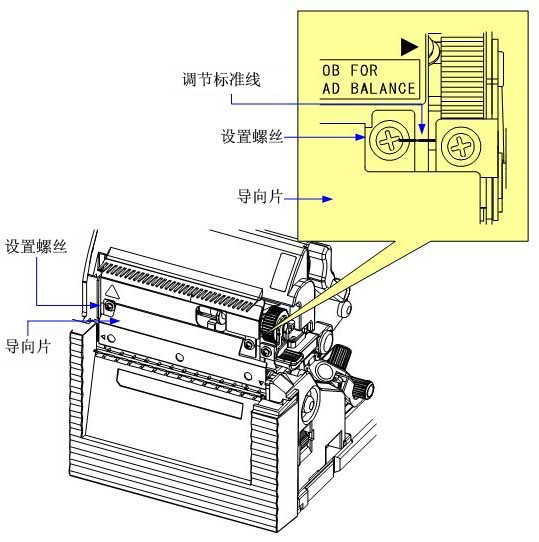

碳帶導向片對齊
當在打印時打印介質與碳帶不是非常順暢的接觸時,打印空隙會發生碳帶褶皺點。通常是由于碳帶軸、打印頭、碳帶滾筒、碳帶導向片引起的不完全平行造成的。
調節碳帶導向片是為了彌補其他三個軸的偏差,調節碳帶導向片首先解鎖打印頭,調節后鎖定打印頭,再次打印,檢查調節效果。
通過左右兩端的設定螺絲來調節碳帶導向片的位置。

5.7 調節標簽傳感器位置
調節標簽傳感器位置
通過調整手柄左右滑動標簽傳感器,在使用不同介質時首先應該調整標簽傳感器的位置,傳感器位置有兩個,靠近里邊的是黑標傳感器,靠近外邊的是間隔傳感器。
標簽 條碼標簽 碳帶



© 2003-2007 ChongShang.Com.Cn.
主站蜘蛛池模板: 68日本xxxxxxxxx xx| 国产亚洲精品美女久久久 | 性欧美丰满xxxx性久久久| 伊人干| 久久澡人人澡狠狠澡| 四虎永久网址在线观看| 日本a级精品一区二区三区| 东北美女野外bbwbbw免费| 午夜影院网站| 韩国a级床戏大尺度在线观看| 色偷偷88欧美精品久久久| 国产精品久久久久久久人热| 欧美性猛交xxxx乱大交中文| 日韩夜夜操| 99国产精品农村一级毛片| 久久视频免费| 三级国产在线观看| 一级一级18女人毛片| 亚洲综合激情另类专区| www.色涩涩.com| 奇米影视99| 亚洲综合五月天欧美| 九九九精品| 欧美一级黄色录相| 天天做天天添婷婷我也去| 狠狠色噜噜综合社区| h视频免费网站| 国产精品午夜寂寞视频| 天天综合天天做| 成人在线综合| 激情网网站| 欧美成人看片一区二区三区| 四虎精品成在线播放| 扒开末成年粉嫩的小缝强文| 亚洲一区 在线播放| 22222se男人的天堂| 久久福利精品| 色惰网站| 图片视频小说| 在线高清视频大全| 成人欧美精品一区二区不卡|
